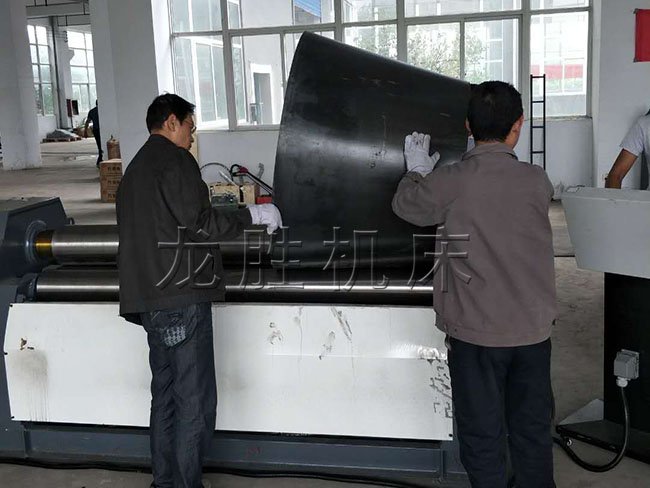

數控四輥卷板機該機結構型式四輥式，上輥為主傳動，通過減速機的輸出齒輪與上輥齒輪嚙合，為卷制板材提供扭矩；下輥?zhàn)鞔怪鄙颠\(yùn)動，通過液壓缸內的液壓油作用于活塞而獲得，以便夾緊板材，為液壓傳動；在下輥的兩側設有側輥并沿著機架導軌作傾運動，通過絲桿絲母蝸輪蝸桿傳動；該機優點是板材端部預彎及卷圓可以在同一臺設備上進行。數控四輥卷板機由PLC可編程數字化控制，全液壓驅動，實現卷圓自動化的重型數控卷板機，是卷制多段弧形、方形、圓形、錐形、異形工件的理想設備。可選的特殊裝備頂部支撐裝置側部支撐裝置送料輥道下輥輔助驅動卷錐裝置輥軸研磨/鍍鉻/包膠。 數控四輥卷板機性能特點：
1.數字化控制，一次卷制成形。
2.觸摸屏支持可視化輸入、編輯工步、儲存500組數據。
3.EPS電子平衡系統，保持輥?zhàn)舆\(yùn)動平行在0.15mm范圍內。
4.支持人機對話、故障自診斷、操作失誤智能判斷。
5.鼓形輥軸，卷制圓度好，直線度高。
6.全部動作由液壓驅動，兩側輥在導軌內做直線運動。
7.較小的兩側輥中心距離，實現了卷制精度。
8.厚重的整體機架，滿足中型和大型卷制需要。
9.機架整體退火，消除應力，不變形。
10.輥軸是整體鍛造的，經過了調質、淬火的硬化處理工藝。
11.兼容手動、自動兩種模式。
